合成氨场景专用螺旋板式换热器选型指南

一、前言

合成氨作为化肥工业核心产业，生产流程涵盖造气、净化、压缩、合成四大关键工段，全程伴随高温、高压、强腐蚀及易结垢等严苛工况，对换热设备的安全性、高效性与稳定性要求极高。螺旋板式换热器凭借全逆流换热、湍流强度高、结构紧凑、自清洁性好、耐压等级高五大核心优势，完美适配合成氨装置的变换、冷却、余热回收等场景，逐步替代传统管壳式换热器，成为合成氨节能降耗、稳定运行的核心设备。

二、合成氨核心工况与换热需求分析

（一）典型工段工况参数

（二）合成氨场景核心痛点

1. 高压耐受需求：合成工段压力高达 8-16MPa，远超常规换热器耐压上限，需专用高压结构设计。

2. 强腐蚀介质：液氨、氨水、脱碳液等介质易造成碳钢腐蚀，高温下腐蚀速率加剧，材质选型容错率低。

3. 易结垢堵塞：变换气含灰分、脱碳液含杂质，易在换热面结垢，导致传热效率下降、压降升高，需具备自清洁或易清洗特性。

4. 小温差高效换热：合成冷却工段温差仅 5-10℃，需全逆流结构***大化利用对数平均温差。

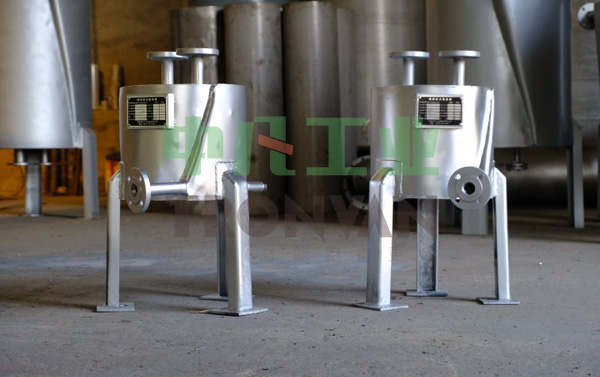

三、螺旋板式换热器结构选型（适配合成氨工况）

（一）全焊接式（首选：合成 / 变换工段）

• 结构特点：螺旋通道两端全焊接密封，无垫片，整体刚性强，耐压、耐温极限高。

• 适配工况：操作压力≥2.5MPa（***高适配 16MPa）、温度 200-400℃、介质强腐蚀或无需频繁清洗的场景，如合成塔冷却器、变换气余热回收器、高压液氨冷却器。

• 核心优势：高压零泄漏、耐高温、抗热冲击，适配合成氨超高压高温核心工段。

• 注意事项：不可拆卸清洗，需介质洁净或定期化学清洗；通道间距优先选 10-12mm，平衡传热效率与抗堵塞能力。

（二）可拆式（首选：净化 / 低压余热工段）

• 结构特点：一端采用平盖 + 垫片密封，可快速拆卸，便于机械清洗内部通道。

• 适配工况：操作压力≤1.6MPa、温度≤200℃、介质易结垢或需频繁清洗的场景，如脱碳液冷却器、低压烟气余热回收器、锅炉给水预热器。

• 核心优势：清洗维护便捷，降低结垢导致的效率衰减；垫片可选耐氨 / 耐腐材质，适配净化工段腐蚀介质。

• 注意事项：耐压上限低，高压工况禁用；垫片需定期更换，避免氨介质泄漏引发安全风险。

（三）半可拆式（备选：中压、中度结垢工况）

• 结构特点：一侧焊接、一侧可拆，兼顾耐压与清洗性。

• 适配工况：操作压力 1.6-2.5MPa、温度 150-250℃、介质中度结垢的场景，如中压变换气冷却器、半贫液预热器。

（四）流道型式选型（合成氨专属）

1. 双螺旋通道（全逆流，必选）：冷热介质呈 100% 逆流流动，对数平均温差修正系数 F≥0.9，小温差（5-10℃）下传热效率较管壳式提升 80%-120%，适配合成冷却、变换余热回收等核心场景。

2. 通道间距设计：

1. 清洁介质（液氨、循环气）：标准间距 8-10mm，强化湍流，传热系数可达 1700-2000W/(㎡・℃)。

2. 易结垢介质（变换气、脱碳液）：宽通道 12-15mm，取消定距柱，减少杂质沉积，降低堵塞风险。

3. 螺旋角：15°-30°，平衡湍流强度与压降，合成氨工况优选 20°-25°，兼顾高效传热与低能耗。

四、材质选型（合成氨防腐蚀 / 耐压核心）

（一）板片材质（与介质直接接触）

（二）密封垫片材质（可拆式专用）

• 氟橡胶（FKM）：耐氨、耐油、耐温≤230℃，适配合成氨净化、低压工段，优先选用。

• 柔性石墨：耐高温≤450℃、耐高压，适配可拆式高压工况，无氨溶胀风险。

• 禁用材质：丁腈橡胶（不耐氨）、天然橡胶（不耐高温），避免泄漏失效。

（三）定距柱 / 支撑材质

五、热力与水力校核（避免选型不足或冗余）

（一）核心热力参数计算

1. 热负荷 Q：按工段工艺需求计算，Q=G×C×ΔT（G = 介质流量，C = 比热容，ΔT = 进出口温差），合成氨典型工段热负荷 500-5000kW。

2. 传热系数 K：合成氨液 - 液换热（液氨 - 水）K=1500-2000W/(㎡・℃)；气 - 液换热（变换气 - 水）K=1200-1800W/(㎡・℃)，较管壳式高 2-3 倍。

3. 换热面积 A：A=Q/(K×ΔTm×F)（ΔTm = 对数平均温差，F = 温差修正系数），安全系数取 1.15-1.25（合成氨易结垢，预留衰减余量）。

4. 对数平均温差（LMTD）：双螺旋全逆流结构，F≥0.9，小温差工况（ΔT≤10℃）优先校核，避免温差利用不足。

（二）水力校核（压降控制关键）

1. 流速控制：液体流速≥0.8m/s（保证湍流，防结垢）；气体流速≥12m/s（强化传热，防颗粒沉积）。

2. 压降限值：

1. 高压合成工段：单台压降≤0.5MPa（避免循环气压缩机能耗飙升）。

2. 变换 / 净化工段：单台压降≤0.2MPa（降低工艺泵能耗）。

3. 压降超标优化：增大通道间距、降低流速、调整螺旋角，平衡传热效率与能耗。

六、合规资质与厂家筛选（合成氨高压安全底线）

（一）必备资质文件

1. 压力容器制造许可证：D1/D2 级（适配≤1.6MPa）或 A1 级（适配≥1.6MPa 高压工况，合成工段必查）。

2. ISO9001 质量体系认证：制造流程全程可追溯，每台设备附带无损检测报告、压力试验报告。

3. GB/T 28712.5-2023 合规证明：符合国标尺寸、参数、制造要求。

4. 第三方检测报告：材质光谱分析、焊缝无损检测（RT/UT）、水压试验报告（试验压力 = 1.25 倍工作压力）。

（二）厂家筛选核心标准

1. 行业经验：具备3 年以上合成氨行业供货案例，提供同工况运行业绩（如 16MPa 高压液氨冷却器案例）。

2. 定制能力：可根据合成氨非标工况调整通道间距、螺旋角、材质，设计周期≤7 天。

3. 售后保障：提供免费安装调试、年度巡检、终身维修，全国服务网点响应时间≤24 小时（合成氨连续生产，故障需快速处理）。

4. 产能与质量：年产能≥300 台套，出厂合格率 100%，无重大质量投诉记录。

七、安装、维护与防结垢设计（延长设备寿命）

（一）安装要点

1. 安装方式：高压全焊接式优先立式安装（减少积液，防腐蚀）；可拆式卧式安装（便于拆卸清洗）；蒸汽冷凝工况必须立式安装。

2. 进出口对接：高压工段采用对焊法兰（Class1500 高压等级），避免螺纹连接泄漏；设置膨胀节，吸收热胀冷缩应力。

3. 基础与支撑：高压设备需混凝土独立基础，承重≥设备重量 1.5 倍；设置防振支架，避免流体振动导致焊缝开裂。

（二）防结垢设计与维护

1. 设计阶段：易结垢工段（变换、净化）选宽通道（≥12mm）、无定距柱设计；板片表面做抛光处理（Ra≤0.8μm），减少污垢附着。

2. 运行维护：

1. 定期化学清洗：每 6-12 个月一次，采用氨基磺酸清洗液（适配氨介质垢层），避免强酸腐蚀板片。

2. 在线监测：安装进出口温度、压力、流量传感器，实时监控传热效率与压降，异常时及时处理。

3. 垫片更换：可拆式每 12 个月更换一次氟橡胶垫片，防止老化泄漏。

八、选型避坑总结（合成氨高频错误警示）

1. 结构选型错误：高压合成工段选用可拆式（耐压不足，易泄漏）；易结垢工段选标准间距（堵塞频繁，效率骤降）。

2. 材质降级使用：用 304 不锈钢替代 316L（氨介质腐蚀穿孔）；高压工况用碳钢定距柱（电化学腐蚀，支撑失效）。

3. 热力计算冗余 / 不足：安全系数取 1.0（结垢后效率不足）；压降控制不严（压缩机能耗增加 30%+）。

4. 资质核查缺失：选用无 A1 级压力容器证厂家（高压工况爆炸风险）；无合成氨业绩（非标设计，运行故障频发）。

九、结语
