螺旋板式换热器安装调试全流程详解
来源： 浏览量：5 发布时间：2026.04.29

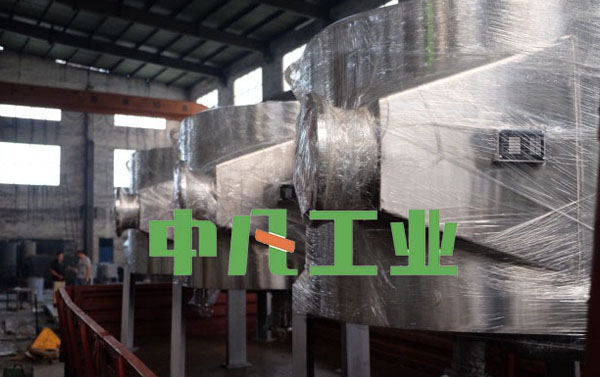

螺旋板式换热器作为一种高效、紧凑的换热设备，凭借其传热效率高、流道阻力小、结构紧凑等优势，广泛应用于化工、石油、食品、冶金、医药等多个工业领域，主要用于气-液、液-液之间的热量交换。其安装调试质量直接决定设备运行的稳定性、换热效率及使用寿命，若操作不规范，易引发泄漏、换热效果不佳、设备振动等问题，甚至危及生产安全。本文结合行业实践经验与新的标准要求，详细拆解螺旋板式换热器的安装调试全流程，明确各环节关键控制点与操作规范，为现场施工与运维提供专业指导。
一、安装前期准备：筑牢施工基础，规避前期隐患
安装前期准备是确保后续施工顺利推进的前提，核心在于“核查、清理、准备”，需从基础验收、设备检查、工具材料准备三个维度全面落实，杜绝因准备不足导致的安装隐患。
（一）基础验收：把控核心参数，保障设备承载稳定
螺旋板式换热器的安装基础需满足设计要求与设备运行荷载，验收重点关注基础强度、水平度、预埋部件精度等关键指标，具体要求如下：一是混凝土基础强度需达到设计值的120%，避免因基础养护不足导致设备安装后倾斜、沉降，某化工厂曾因基础强度未达标，引发设备运行中移位故障，需引以为戒；二是预埋钢板水平度偏差≤2mm/m，建议使用激光水准仪进行精准校准，确保设备安装后受力均匀；三是地脚螺栓预留孔尺寸需匹配螺栓规格，预留孔直径应比螺栓直径大20mm，同时检查地脚螺栓位置、螺纹完整性及附件齐全性，螺纹部分可涂抹黄油防锈，避免后续安装卡顿。
此外，基础类型需根据设备安装要求选择，砖鞍形基础适用于无鞍形支架的设备，可允许设备自由移动以适应热膨胀；混凝土基础则需通过鞍形支架与地脚螺栓固定连接，确保设备运行稳定。同时，基础表面需清理干净，无杂物、油污，垫铁放置面需平整，为后续设备就位奠定基础。
（二）设备开箱检查：排查运输损伤，确认设备完好
设备运抵现场后，需在甲方、监理、施工单位及厂家代表共同见证下进行开箱检查，重点核查设备完整性、无损伤及相关技术文件齐全性，具体操作如下：
1. 外观检查：查看设备壳体、螺旋板、法兰等部件有无变形、磕碰、锈蚀痕迹，焊缝是否平整连续，无夹渣、气孔等缺陷，可结合焊缝渗透检测报告，确认100%PT检测合格；2. 核心部件检查：重点检查螺旋通道通透性，可采用φ8mm钢球通过测试，确保通道无堵塞；检查进出口法兰密封面，划痕深度需≤0.05mm，避免密封失效导致泄漏；3. 技术文件核查：确认设备出厂合格证、说明书、材料证书、焊缝检测报告等文件齐全，与设备型号、规格一致，为后续安装调试提供依据；4. 附件检查：清点地脚螺栓、垫片、阀门、仪表接口等附件数量，确认无缺失、损坏，垫片需核对规格型号，优先选用适配工况的石墨缠绕垫。
（三）工具与材料准备：配齐专业器具，保障施工效率
提前准备齐全安装所需的工具、材料，避免施工中断，主要包括：吊装工具（专用吊具、钢丝绳、倒链等，吊具需匹配设备重量，安全系数≥5）、检测工具（0.02mm/m精密水平仪、激光水准仪、扭矩扳手、超声波测厚仪等）、连接材料（金属软管、密封垫、螺栓等），以及保温材料（低温工况选用聚氨酯发泡+铝皮保护层，高温工况选用硅酸铝纤维毯）。同时，清理施工现场，预留足够操作空间，设备外廓距墙壁需≥800mm，外盖端需留出至少1米空间，便于后续拆卸维护。
二、主体安装：规范操作流程，控制安装精度
主体安装是核心环节，需遵循“吊装就位→找平找正→管道连接→辅助系统安装”的顺序，严格控制安装精度，避免设备受力不均、管道应力过大等问题，确保设备与系统适配。
（一）设备吊装与就位：精准操作，避免设备损伤
吊装作业需由专业人员操作，严格遵循吊装规范，防止设备变形或损坏：一是选用专用吊具，吊具夹角≤60°，禁止使用普通吊带，某电厂曾因吊具选用不当导致设备壳体变形，造成经济损失；二是吊装时需平稳缓慢，就位速度控制在0.5m/min以内，避免剧烈晃动，防止螺旋板错位、焊缝开裂；三是就位时对准地脚螺栓位置，缓慢下放，确保设备重心与基础中心重合，避免偏斜。
（二）找平找正：精准校准，保障设备运行稳定
设备就位后，需进行找平找正，核心是控制水平度与垂直度，避免介质偏流影响换热效率：一是采用0.02mm/m精密水平仪检测，水平度偏差≤1mm/m，总偏差≤5mm；二是地脚螺栓两侧设置垫铁，垫铁组不超过4块，斜垫铁斜度控制在3°-5°，找平后将斜垫铁与底座焊接牢固，但不得与平垫铁或滑板焊死，预留设备热胀冷缩空间；三是找正完成后，紧固地脚螺栓，螺栓露出螺母2-3扣螺纹，二次灌浆采用无收缩水泥，养护期≥72小时，期间禁止设备承受振动荷载。
若安装两台及以上重叠式换热器，需先校正下部设备并完全固定地脚螺栓，再安装上部设备，确保整体安装精度。
（三）管道连接：柔性适配，规避应力损伤
管道连接需遵循“柔性连接、无附加应力”的原则，避免管道应力传递至设备接口，导致法兰泄漏、设备变形：一是优先采用金属软管连接，金属软管补偿量≥10mm，补偿设备运行时的热胀冷缩位移；二是管道连接前，清理管道内部焊渣、铁锈等杂物，避免堵塞螺旋通道，影响换热效果；三是连接时严格控制管道与设备接口的同轴度，避免强行对接，zui大允许载荷需符合GB/T 28712标准要求，禁止对设备接口施加额外力矩；四是法兰连接时，螺栓需对称交叉拧紧，涂抹二硫化钼润滑剂，预紧力按JB/T 87标准执行，确保密封面贴合紧密，某项目曾因管道应力过大导致法兰泄漏，需停机整改，延误生产进度。
此外，管道连接后需设置支吊架，避免管道重量传递至设备，蒸汽管道需设置疏水阀组，介质流向标识清晰，避免反向连接。
（四）辅助系统安装：配套完善，保障运行可控
辅助系统包括仪表安装、保温施工等，需与主体安装同步推进，确保设备运行时可实时监测、安全稳定：
1. 仪表安装：压力表需直接安装于设备本体接口，避免通过延长管连接，确保测量精准；温度传感器插入深度≥50mm，介质为气体时需加装保护套管，仪表安装后需校准，确保灵敏、准确，可实时监测设备进出口压力、温度参数。
2. 保温施工：根据工况温度选择合适的保温材料，低温工况（＜0℃）采用聚氨酯发泡+铝皮保护层，防潮层搭接宽度≥100mm；高温工况（＞150℃）采用硅酸铝纤维毯，厚度≥80mm，且需设置50mm空气隔热层，保温层施工需平整、严密，无破损、空鼓，避免热量损耗或冷凝结露。
三、调试运行：分步操作，验证设备性能
调试运行是检验安装质量、验证设备性能的关键环节，需遵循“循序渐进、全面检查、精准调整”的原则，分调试准备、压力试验、空载试运行、负载试运行四个阶段进行，及时排查隐患，确保设备达到设计运行要求。
（一）调试前准备：全面排查，确保具备运行条件
调试前需完成以下准备工作，避免调试中断或引发故障：一是全面检查设备安装状态，确认设备找平找正合格、管道连接牢固、密封件无破损错位，清理管道与换热器内部杂质；二是检查仪表和安全附件，确保压力表、温度计、流量计等已校准，阀门开关灵活，安全装置齐全有效；三是排出设备内部空气和积水，避免运行时产生气阻或气蚀，损坏设备部件；四是制定应急预案，明确调试过程中可能出现的问题及应对措施，准备好备用垫片、螺栓等备件，安排专人负责应急操作。
（二）压力试验：严格检测，杜绝泄漏隐患
压力试验分为液压试验和气密性试验，核心是检验设备壳体、焊缝及管道连接的密封性，需严格遵循相关标准要求：
1. 液压试验：试验压力为1.25倍设计压力，试验介质优先选用洁净水，不锈钢设备需控制水中氯离子含量≤25ppm，避免腐蚀设备；试验时缓慢升压，每次升压幅度不超过0.2MPa，升压后保压≥30分钟，观察压力表是否稳定，同时检查设备壳体、焊缝、法兰接口是否有渗漏、变形等情况，若出现泄漏，需立即泄压，排查原因并处理，不可带压操作；试验合格后，缓慢泄压，将设备内积水排净，吹干内部水分。
2. 气密性试验：对于介质为气体或易燃易爆、腐蚀性介质的工况，需进行气密性试验，优先采用氦质谱检漏，灵敏度达1×10⁻⁹Pa·m³/s，确保无泄漏；试验压力为设计压力的1.05倍，保压时间≥30分钟，重点检查法兰、阀门、仪表接口等部位，无泄漏、压力无下降即为合格。
根据2024年新版TSG 21-2025《固定式压力容器安全技术监察规程》，所有螺旋板式换热器安装完成后必须进行三维激光扫描检测，确保设备形变率＜0.1%，试验过程需做好详细记录，由监理签字确认，存档备查。
（三）空载试运行：逐步升温，排查运行异常
压力试验合格后，进行空载试运行，重点检查设备运行状态，避免骤冷骤热导致设备损伤：一是缓慢启动系统，向设备内通入介质，控制升温速率，蒸汽系统≤25℃/h，导热油系统≤15℃/h，液体介质每次升温不超过10℃，气体介质每次升温不超过20℃；二是试运行过程中，实时监测设备进出口压力、温度，观察设备有无异常声音、振动，法兰接口有无泄漏，若出现振动超标，可能是流体脉动导致，需加装减震支架，确保固有频率＜15Hz；三是试运行4小时后，停机进行热态紧固，再次检查螺栓紧固情况，避免热胀冷缩导致螺栓松动。
（四）负载试运行：满负荷验证，确认性能达标
空载试运行无异常后，进入负载试运行阶段，模拟实际生产工况，全面验证设备换热性能和运行稳定性：一是逐步调整介质流量至设计额定值，监测换热器压降，若压降超过设计值的1.2倍，需检查是否存在流道堵塞、阀门开度不足等问题；二是持续运行72小时，实时记录进出口压力、温度、流量等数据，确认参数稳定且符合设计要求，换热效率达到标准；三是检查设备各部件运行状态，无泄漏、无异常振动、无过度发热，仪表显示准确，电机电流、温度正常，无过载现象；四是试运行结束后，停机泄压，清理过滤器，检查设备内部有无结垢、杂物，整理调试数据，形成调试报告，为后续运行维护提供参考。
四、验收与交付：规范归档，明确运维要求
调试运行合格后，需组织甲方、监理、施工单位及厂家代表进行联合验收，验收合格后方可交付使用，核心工作包括：
1. 资料验收：提交完整的验收文档，包括设备出厂检测报告、材料证书、压力试验记录表、三维激光扫描检测报告、热力性能测试数据、防腐层厚度检测报告、调试报告等，所有资料需规范归档，以备特种设备监察需要；同时保存完整的安装过程影像资料，不少于10个关键节点照片。
2. 现场验收：实地检查设备安装精度、管道连接、保温施工等是否符合设计要求，设备运行状态是否正常，无泄漏、无异常；检查操作空间、安全标识是否齐全，满足后续运维需求。
3. 交付交底：向甲方运维人员进行技术交底，明确设备运行参数、操作规范、日常维护要点及常见故障处理方法，确保运维人员能够熟练操作设备。
五、常见问题处理与注意事项
（一）常见问题及处理方案
1. 进出口压差异常：多为螺旋通道堵塞导致，可采用反向冲洗方式处理，冲洗压力≤0.3MPa，避免损伤螺旋板；2. 法兰渗漏：主要是垫片失效或螺栓预紧力不足，需停机泄压，更换石墨缠绕垫，按标准重新紧固螺栓；3. 设备振动超标：多由流体脉动或安装精度不足导致，可加装减震支架，调整设备水平度，优化管道连接方式；4. 换热效率偏低：可能是流道堵塞、介质流向错误或保温效果不佳，需清理流道、纠正介质流向，修补保温层。
（二）核心注意事项
1. 安装调试全过程需严格遵循设备厂家说明书和GB/T 28712、TSG 21-2025等相关标准，严禁违规操作；2. 吊装、压力试验等关键环节需由专业人员操作，做好安全防护措施，避免安全事故；3. 设备运行时，严禁超温、超压使用，实时监测各项参数，发现异常立即停机处理；4. 安装调试完成后，需定期对设备进行清洗、维护，避免结垢影响换热效率，定期检测密封件、螺栓等部件，及时更换损坏部件；5. 可拆式螺旋板式换热器需预留检修空间，便于后续拆卸清洗和维护。
六、结语
螺旋板式换热器的安装调试是一项系统性工程，涉及基础验收、吊装就位、管道连接、压力试验、试运行等多个环节，每个环节的操作规范性都直接影响设备的运行稳定性和使用寿命。施工过程中，需严格把控各环节关键控制点，落实安全操作规范，结合设备工况和相关标准，做好前期准备、中期安装、后期调试的全流程管控，及时排查和处理各类隐患。同时，做好验收归档和技术交底工作，为设备后续运维提供有力支撑，确保螺旋板式换热器长期、高效、安全运行，充分发挥其换热优势，为工业生产的稳定推进提供保障。实际施工时，需结合设备厂家提供的具体说明书，灵活调整操作细节，确保安装调试工作万无一失。
-
