螺旋板式换热器工作原理及内部结构详解，看懂高效换热的核心逻辑
来源： 浏览量：5 发布时间：2026.09.28
在化工、污水处理、污泥干化、余热回收、暖通供热等众多工业场景中，螺旋板式换热器凭借换热效率高、抗堵性强、结构紧凑、运维成本低的核心优势，逐步替代传统管壳式、普通板式换热器，成为工业换热系统的核心设备。
很多用户在设备选型、使用和维护过程中，只知其好用，却不懂其核心原理与内部结构，导致无法精准匹配工况、优化运行参数，甚至因认知误区造成设备损耗、换热效率衰减。本文将全方位拆解螺旋板式换热器的内部构造、核心部件功能、完整工作原理，同时结合行业深耕品牌中凡工业的工艺优化优势，带大家读懂这款高效换热设备的底层逻辑与工况适配价值。

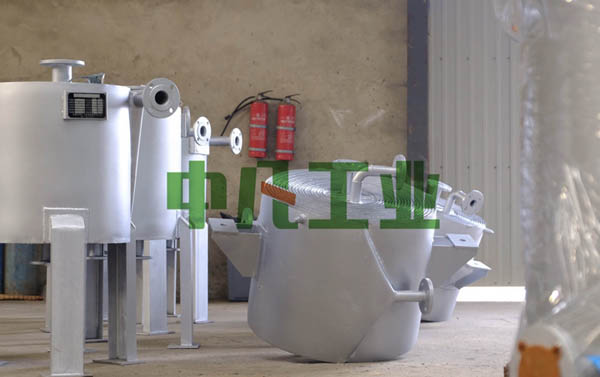

一、螺旋板式换热器整体概述
螺旋板式换热器是一种高效紧凑型换热设备，区别于传统换热器的直管、直板结构，它通过两张金属板材卷制形成双层螺旋流道，依托冷热介质全逆流换热模式实现热量传递。设备整体结构简单紧凑、无流动死角，自带湍流自清洁效果，既能适配清水、油品等洁净介质，也能完美应对污水、污泥、含颗粒、高粘度等脏污复杂介质，是工业节能换热的优选设备。
目前行业主流分为不可拆焊接式和可拆检修式两种机型，可根据工况洁净度、结垢频率、运维需求灵活选择，中凡工业可针对不同行业场景，定制适配两种结构的专属设备方案，兼顾换热效率与长期运维便利性。
二、核心内部结构及各部件功能详解
螺旋板式换热器看似结构简约，但每一个核心部件都直接决定设备的换热性能、抗堵能力和使用寿命。其内部核心结构主要包含：螺旋换热板、中心隔板、定距柱、流道腔体、端盖封头、进出口接管、密封结构七大核心部件，各部件分工明确、协同工作。
1. 螺旋换热板：核心换热载体
螺旋板是设备的核心传热部件，由两张高强度金属板材平行卷制而成，形成两条独立、对称的同心圆螺旋流道，也是冷热介质热量交换的唯一载体。板材厚度、材质直接决定设备耐腐蚀、抗承压、抗变形能力。
常规工况可选用优质碳钢、304不锈钢，酸碱腐蚀、高盐、污泥污水严苛工况可升级316L不锈钢、双相不锈钢。中凡工业所有换热板材均采用大厂原厂正品板材，厚度均匀、材质纯净，通过精密卷制工艺保障板面平整无变形，杜绝薄厚不均导致的换热偏差和局部腐蚀问题，从基材层面保障设备稳定性。
2. 中心隔板：介质隔离核心
中心隔板位于设备圆心位置，是两条螺旋流道的隔离屏障，核心作用是彻底分隔冷热两种介质，避免介质串流、混流，同时规范介质流动路径，保障两种流体全程逆向流动。隔板的焊接密封性至关重要，一旦出现焊缝缺陷，会直接导致介质串液、换热失效。
中凡工业采用全自动无缝焊接工艺加工中心隔板，焊缝致密无气孔、无裂纹，密封性极强，彻底杜绝介质渗漏、混流问题，适配高压、高温、腐蚀性介质长期运行工况。
3. 定距柱：流道定型关键
定距柱均匀焊接在螺旋板内侧，是固定流道间隙、支撑板面的核心部件，也是保障介质均匀流动的关键。它可以有效防止高压介质冲击导致的板面变形、流道挤压塌陷，同时精准锁定流道宽度。
针对不同工况，定距柱布局和间距可灵活调整：洁净介质选用常规密距结构，保障换热效率；污水、污泥、大颗粒介质采用疏距定制结构，搭配加宽流道，杜绝颗粒卡堵、纤维缠绕。中凡工业可根据介质含固量、颗粒粒径、粘度参数，个性化定制定距柱排布与流道间隙，兼顾换热效率与防堵性能。
4. 流道腔体：介质换热通道
由两张螺旋板卷制合围形成两条独立封闭螺旋腔体，也是介质流动、换热的核心空间。区别于传统换热器的直角折流、多死角结构，螺旋流道全程为弧形平滑结构，无流动死角、无局部涡流盲区，介质流动阻力小、压力损耗低。
同时螺旋流道会强制介质形成高强度湍流状态，无需额外动力，即可实现流体自冲刷，大幅减少污垢沉积，这也是螺旋板式换热器适配脏污介质的核心结构优势。
5. 端盖封头与密封结构：密封运维保障
端盖封头分为固定式和可拆卸式两种。焊接式设备端盖与壳体一体成型，密封性更强，适合洁净、无需频繁清洗的工况；可拆式设备采用法兰螺栓连接端盖，搭配高强度耐腐密封垫片，可快速拆机，实现流道全维度清洗、检修。
针对污水、污泥、易结垢工况，中凡工业主推可拆式结构，配套耐老化、耐腐蚀专用密封垫片，高压不渗漏、长期不老化，既保留螺旋板高效换热优势，又解决了传统设备无法深度清垢、检修困难的行业痛点。
6. 进出口接管：介质导流端口
设备设有冷热介质两组独立进出口接管，采用切向进料结构，介质进入流道时无剧烈冲击，局部阻力极小，有效降低系统能耗。接管口径可根据介质流量、流速需求非标定制，适配不同工况的管路对接需求。
三、螺旋板式换热器完整工作原理
螺旋板式换热器的核心工作逻辑为双通道全逆流湍流换热，整个换热过程连续、高效、稳定，无换热死角，具体流程分为三步：
第一步：介质分区进入，路径独立隔离
冷热两种介质从设备两组独立接口分别进入，在中心隔板的隔离作用下，分别进入两条专属螺旋流道，全程互不接触、互不混流。常规运行模式为：一种介质从设备中心入口进入，沿螺旋流道由内向外流动；另一种介质从设备外侧入口进入，沿螺旋流道由外向内流动。
第二步：全逆流换热，高效热量传递
两种介质在螺旋流道内形成100%全程逆向流动，温差始终保持***大化，热量通过金属板壁快速传导交换。相较于传统换热器短流程、顺流换热模式，全逆流结构换热温差利用率更高，即使是小温差介质，也能实现极佳的换热效果，换热效率比普通换热器高出30%-50%。
第三步：湍流自清洁，稳定持续运行
介质在弧形螺旋流道内持续旋转流动，自然形成高强度湍流效应，流体不断冲刷换热板面，细小泥沙、悬浮物、絮体难以附着沉积，实现被动自清洁。换热完成后的冷热介质，分别从各自出口排出，完成整套换热循环，设备可24小时连续稳定运行。
四、核心结构优势：为什么适配复杂工业工况？
结合内部结构与工作原理，螺旋板式换热器相较于传统设备，具备三大不可替代的核心优势，也是其广泛应用于复杂工况的核心原因：
1. 无死角湍流结构，抗堵防垢能力突出：全程平滑螺旋流道，无堆积死角，搭配湍流自冲刷效果，完美适配污水、污泥、含颗粒、高粘度介质，大幅降低堵塞、结垢概率。
2. 全逆流换热，节能高效：全程逆向流动***大化利用介质温差，换热系数高、热量损耗小，长期运行能耗更低，节能效果显著。
3. 结构紧凑，运维便捷：同等换热功率下，占地面积仅为管壳式换热器的1/3，无需大额土建改造；可拆式机型可快速拆机清垢、检修，大幅降低运维成本。
五、中凡工业结构优化与技术赋能
市面上普通螺旋板式换热器普遍存在流道设计不合理、焊接工艺粗糙、板材选型劣质、易变形渗漏、结垢堵塞快等问题。深耕换热设备研发制造多年的中凡工业，基于设备核心原理与结构特点，针对行业痛点进行全方位工艺优化与结构升级：
在结构设计上，依托流体力学仿真模拟，精准优化流道间隙、定距柱布局、介质进出口角度，针对清水、污水、污泥、油品、腐蚀性介质等不同场景，实现工况专属定制，彻底告别通用机型适配性差的问题。
在生产工艺上，采用全自动卷制、无缝焊接工艺，保障螺旋流道均匀规整、板面平整承压稳定，焊缝致密耐腐，杜绝渗漏、变形、串液等故障；严格把控板材材质与厚度，预留充足腐蚀、压力安全余量，适配高温、高压、高腐蚀严苛工况。
在产品迭代上，优化升级可拆式专属结构，兼顾高效换热与便捷运维，解决复杂介质工况设备难清洗、寿命短、换热衰减快的痛点。同时提供从工况勘测、方案定制、设备生产、安装指导到售后维保的全流程服务，让每一台设备都能贴合现场工况，实现长期高效、低耗、稳定运行。
六、总结
螺旋板式换热器的高效、抗堵、节能优势，本质来源于其独特的螺旋流道结构+全逆流换热原理+湍流自清洁特性。读懂其内部结构与工作原理，才能根据工况精准选型、规范运维，***大化发挥设备节能价值。
依托成熟的结构工艺与丰富的工况落地经验，中凡工业持续深耕螺旋板式换热器领域，以精细化结构优化、定制化工况方案、可靠的生产工艺，为化工、环保、市政、工业生产等行业提供高性能换热设备，助力企业实现节能降本、稳产增效。
-
