螺旋板换热器的结构特性、技术参数及有机热载体系统应用指南

来源：浏览量：10 发布时间：2025.07.04

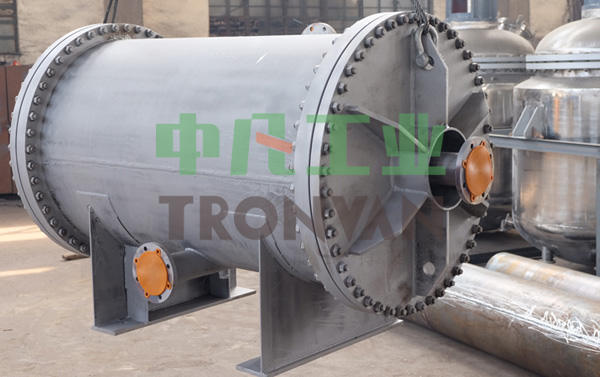

螺旋板换热器分为可拆卸式与不可拆卸式：

·不可拆卸型：结构简单，螺旋通道两端焊接密封。

·可拆卸型：除通道两端密封结构外，其余与不可拆卸型相同。为实现机械清洗，螺旋通道一端开放，通过平板盖和垫片密封，防止流体泄漏或同一通道内短路；板间用定距柱支撑，提升承压能力。

气缸流体进出口有切向接管与轴向接管两种方式，切向接管在我国应用广泛，因其流体阻力小、杂质易冲出。设备配备旋转支座，可立放或卧放。

一、换热原理与技术参数

·换热流程：A、B流体流经螺旋板两侧，其中一种从外向内流至中心出口，另一种从中心进口由内向外流出，形成纯逆流换热。

·结构尺寸：板宽1800mm，外径1700mm，传热面积250平方米，板间距20mm。

·承压与材料：操作压力2.5兆帕，材料多为碳钢、不锈钢、铝、铜、钛，工作温度由材料决定。

二、有机热载体系统应用要点

1、参数匹配与计算：

·选择时需关注温度、压力等参数，通过工艺计算确定换热面积。

·流体流速需≥1m/s，以形成湍流，提高换热效率。

2、材料与组合策略：

·有机热载体对钢材无腐蚀性，可选用碳钢制造。

·单台设备无法满足需求时，可组合使用：

并联：设备规格需相同；

串联：板宽与通道间距需一致；

混合组合：一条通道并联、另一条串联，且设备规格统一。

三、安装与检验要求

·水压试验：安装前需进行水压试验（试验压力为设计压力的1.25倍），以确定流道进出口接管（避免接错），并检查设备是否泄漏、变形。

·流道识别：因I型螺旋通道两端焊接且流道平行，可通过简单分离方法确定进出口接管。
