螺旋板式换热器：结构有何独特之处？应用领域涵盖哪些行业？
来源： 浏览量：5 发布时间：2026.04.03

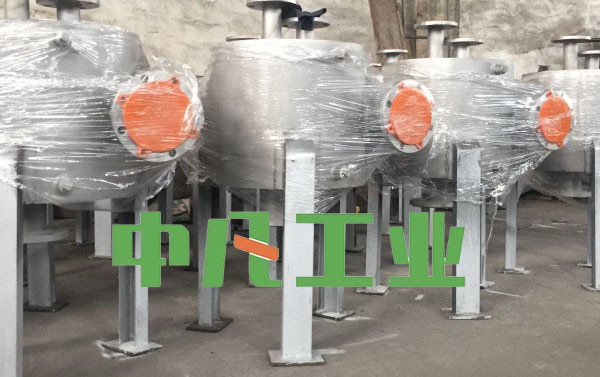

在工业生产的热量传递环节，螺旋板式换热器凭借高效、紧凑的优势，成为化工、能源、食品等多个领域的核心设备。相较于传统管壳式换热器，它以独特的螺旋结构打破了常规换热模式，既能适配复杂工况，又能实现节能降耗。那么，螺旋板式换热器的结构究竟有何独特之处，使其具备差异化优势？它的应用领域又覆盖哪些行业，具体发挥着怎样的作用？本文将从结构解析、核心特点、应用场景三个维度，全面解答这些问题，助力大家深入了解这一高效换热设备。
一、螺旋板式换热器的结构解析：拆解其高效换热的核心密码
螺旋板式换热器的核心设计围绕“高效传热、稳定运行”展开，整体结构看似简洁，实则每一个部件都经过精准设计，主要由核心换热部件、辅助功能组件、密封与安全结构三部分组成，各部件协同作用，构成完整的换热系统。
（一）核心换热部件：决定换热效率的“主体骨架”
核心换热部件是实现冷热流体热量交换的关键，主要包括螺旋板、定距柱、中心隔板三大核心部件，共同构成双螺旋流道，为高效换热奠定基础。
1. 螺旋板（换热主体）：作为热量传递的核心载体，螺旋板通常采用不锈钢（304、316L）、碳钢（Q235-B）或钛合金等金属板材，厚度根据设计压力（0.6-2.5MPa）与温度（-40℃~400℃）选择，常规厚度为2-6mm。板材经数控卷板机加工成连续的螺旋状，形成两个相互独立、呈同心圆分布的螺旋流道——冷流体与热流体分别在两个流道内逆向流动（逆流换热），通过螺旋板壁进行热量传递。根据流道设计差异，螺旋板可分为“单流道型”（两板卷制，单冷单热流道）和“多流道型”（多板卷制，多组流道并行），前者适用于中小流量换热，后者可通过增加流道数量提升换热面积（单台设备换热面积可达100-300㎡）。
2. 定距柱（流道支撑件）：为避免螺旋板在压力作用下贴合、堵塞流道，需在螺旋板之间焊接定距柱——通常为圆柱形（直径3-8mm）或方形金属件，材质与螺旋板一致，间距根据流道宽度（5-20mm）设置为50-200mm。定距柱的核心作用有两点：一是维持流道均匀宽度，确保流体稳定流动；二是增强螺旋板的结构强度，防止其在高温高压下变形。部分高效型换热器会采用“异形定距柱”（如菱形、螺旋形），在支撑流道的同时扰动流体，破坏边界层，提升传热系数（较普通定距柱传热效率提高10%-15%）。
3. 中心隔板（流道分隔件）：位于螺旋流道的圆心位置，中心隔板为圆形金属板（直径100-300mm），与螺旋板焊接固定，将两个螺旋流道在中心处完全分隔，防止冷、热流体混合。中心隔板的边缘需与螺旋板紧密贴合，焊接处需进行气密性检测（如氦检漏），避免因密封不严导致流体串流，影响换热效果或造成介质污染（尤其适用于食品、医药等卫生级场景）。
（二）辅助功能组件：保障设备运行的“关键配套”
除核心换热结构外，螺旋板式换热器还需配备进出口接管、封头、支座等辅助组件，实现流体进出、设备固定与安全防护，确保设备稳定运行。
1. 进出口接管（流体通道）：接管分别设置在换热器的外壳侧面（或端面），与螺旋流道的两端连接，用于冷、热流体的进出。接管口径根据流量（通常按流速1-3m/s设计）选择，常规规格为DN50-DN300，材质与螺旋板匹配（如不锈钢流道配不锈钢接管，碳钢流道配碳钢接管）。为优化流体分布，接管入口处会设计“导流结构”（如导流板、扩散段），避免流体直接冲击螺旋板，减少涡流损失；部分高温工况设备还会在接管处增设“保温层接口”，便于后续包裹保温材料（如岩棉、聚氨酯），降低热量损耗。
2. 封头与外壳（防护与承压结构）：螺旋板组件外侧通常会包裹圆柱形外壳（材质与螺旋板一致，厚度6-12mm），外壳两端通过法兰连接“封头”（平封头或椭圆形封头），形成封闭的承压空间。外壳与封头的设计需满足设备额定压力要求，法兰密封面采用“突面（RF）”或“凹凸面（MFM）”，配合石棉垫片、金属缠绕垫片等密封件，确保设备无泄漏。对于负压工况（真空度≤0.095MPa）的换热器，外壳还需增设“加强筋”，防止外壳因内外压差变形；卫生级场景（如乳制品换热）则采用“无死角封头”，内壁抛光至Ra≤0.8μm，避免介质残留。
3. 支座（设备固定件）：支座用于将换热器固定在地面或平台上，根据安装方式分为鞍式支座、耳式支座两种：鞍式支座（2-4个）适用于卧式安装，通过螺栓与地面基础连接，可承受设备自重（含流体）与振动；耳式支座（4-6个）适用于立式安装，焊接在外壳中部，便于设备垂直布置，节省占地面积。支座材质通常为碳钢（Q235-B），表面做防腐处理（如喷漆、镀锌），与外壳的焊接处需进行强度校核，确保设备在运行过程中稳定无位移。
（三）密封与安全结构：防范风险的“防护屏障”
密封与安全结构是保障设备安全、稳定运行的重要保障，主要包括密封结构、排气与排液口、测温与测压接口三部分。
1. 密封结构（防泄漏关键）：除中心隔板与外壳法兰的密封外，螺旋流道的“端面密封”至关重要——螺旋板两端（轴向端面）需焊接密封板（环形金属板），或采用“填料密封”“机械密封”结构，防止流体从流道端面泄漏。对于高压工况（≥1.6MPa），会采用“双层密封”设计：内层为焊接密封，外层为O型圈密封，双重保障防泄漏。
2. 排气与排液口（安全辅助）：为避免流体中的气体（如蒸汽、空气）积聚在流道顶部影响换热，或液体残留导致设备腐蚀，换热器顶部会设置排气口（DN15-DN50），底部设置排液口（同口径），通常配备截止阀或球阀，便于定期排气、排液。在低温工况下，排液口还可用于防止流道内介质冻结（如冬季停机时排空流体）。
3. 测温与测压接口（监控组件）：部分工业级换热器会在进出口接管或外壳上预留测温接口（PT100传感器接口）与测压接口（压力表接口），用于实时监测冷、热流体的进出口温度与压力，便于操作人员调节工况，确保设备在安全参数范围内运行。
（四）结构类型差异：适配不同场景的“定制化设计”
根据密封方式与应用场景，螺旋板式换热器的结构可分为“可拆式”与“不可拆式”两类，二者各有优势，适配不同工况需求：
1. 不可拆式：螺旋板、中心隔板、外壳之间全部焊接固定，结构紧凑、承压能力强（zui高2.5MPa），但无法拆开清洗，适用于介质清洁、无结垢的场景（如蒸汽-水换热）；
2. 可拆式：外壳与螺旋板组件采用法兰连接，可通过拆卸法兰打开设备，便于清洗流道（适用于易结垢介质，如盐水、污水换热），但承压能力较低（zui高1.6MPa），密封要求更严格。
二、螺旋板式换热器的核心结构特点：高效与实用的双重优势
基于上述结构设计，螺旋板式换热器形成了区别于其他换热器的独特优势，同时也存在一定局限性，具体特点如下：
（一）核心优势
1. 传热效率高：螺旋流道设计使冷、热流体呈纯逆流方式流动，可获得zui大的对数平均温差，有利于小温差传热，适用于回收低温位热能；同时，定距柱与螺旋通道对流动的扰动降低了流体的临界雷诺数，使流体在较低流速下即可达到湍流状态，传热系数较管壳式换热器提高30%-50%，对于水-水换热，传热系数可达1.8～3.5千瓦每平方米每摄氏度〔kW/(m²·℃)〕。
2. 结构紧凑，节省空间：相同换热面积下，螺旋板式换热器的体积仅为管壳式换热器的1/3-1/2，单位设备体积内的传热面积可达150㎡/m³，尤其适合场地有限的工业场景。
3. 抗堵塞、有自清洁能力：螺旋流道宽度均匀且无流动死区，流体在通道内流动时，流速会在杂质沉积处相对提高，容易将杂质冲掉，不易堵塞，适合处理含固体颗粒、高粘度或易结垢的介质。
4. 密封性好，安全性高：不可拆式结构的螺旋通道端面采用焊接密封，密封性强，可用于剧毒、易燃、易爆或贵重流体的换热；同时，整体结构通过弹性自由膨胀，温差应力小，运行稳定性高。
5. 适配性强，可定制组合：可根据工况需求选择不同材质（碳钢、不锈钢、钛合金等）、流道类型（单流道、多流道）和结构类型（可拆式、不可拆式）；单台设备无法满足需求时，可通过并联、串联等方式组合使用，适配不同流量和换热需求。
（二）局限性
1. 检修难度大：内部螺旋板结构复杂，若发生内圈螺旋板破裂，难以修复，可能导致整台设备报废；可拆式结构虽便于清洗，但检修操作仍较繁琐。
2. 承压能力有限：整体承压能力低于管壳式换热器，不可拆式zui高承压2.5MPa，可拆式zui高1.6MPa，不适用于高压工况。
3. 制造工艺要求高：螺旋板的卷制、焊接精度要求较高，尤其是奥氏体不锈钢材质，焊接工艺不当易产生变形、泄漏等问题，增加制造成本。
三、螺旋板式换热器的应用领域：覆盖多行业的换热刚需
凭借高效传热、抗堵塞、结构紧凑等优势，螺旋板式换热器已深度融入多个行业的关键换热环节，成为提升换热效率、优化能耗的重要装备，具体应用领域如下：
（一）化工领域：恶劣工况的适配能手
化工领域工况复杂，介质多为酸碱、高粘度、含颗粒或易结垢物质，对换热器的耐腐蚀性、适配性要求极高。螺旋板式换热器可精准匹配多工艺换热需求，涵盖反应釜加热与冷却、溶剂冷凝、原料预热、浆料换热等主要场景。针对不同介质的腐蚀特性，可定制碳钢、不锈钢或钛合金材质机型，轻松耐受酸碱等恶劣工况，典型应用包括精细化工中间体冷却、化肥生产合成气换热、烧碱厂电解液加热和浓碱液冷却等，保障工艺稳定运行。
（二）能源领域：余热回收的主要载体
在能源领域，螺旋板式换热器以余热回收为主要应用方向，大幅提升能源利用效率。在钢铁行业，可实现高炉煤气、转炉烟气等工业尾气的余热回收；在电力行业，适配电厂锅炉给水预热、汽轮机排汽冷凝等关键工序；在焦化行业，可完成焦炉煤气的高效冷却。通过该设备的应用，相关企业能源利用率普遍提升15%-20%，助力能源高效循环利用，契合节能降耗理念。
（三）食品医药领域：卫生安全的可靠保障
食品医药行业对介质纯净度、卫生标准要求严苛，螺旋板式换热器通过采用卫生级抛光工艺制造，内壁无死角、易清洗，从设备层面保障介质不受污染。其广泛应用于牛奶、果汁等饮品的巴氏杀菌，啤酒冷却，药液冷却与浓缩，以及保健品生产中的恒温换热等场景，各项指标完全符合食品医药行业卫生规范，为产品质量筑牢防线。
（四）环保领域：污水处理与尾气治理的助力装备
环保领域中，螺旋板式换热器主要用于污水处理和尾气治理环节。在污水处理厂，可用于污泥加热、废水换热，其抗堵塞特性可有效处理含污泥、杂质的污水；在垃圾焚烧厂、废气处理厂，可用于烟气余热回收、沼气提纯系统冷却，实现环保与节能的双重效益。
（五）暖通空调领域：节能降耗的关键装备
在暖通空调领域，螺旋板式换热器以小型化、高效能的机型特性，适配各类建筑供暖与制冷系统。无论是中央空调的水-水换热、地板采暖系统的换热，还是数据中心机房的散热需求，均可高效满足。通过其应用，能明显降低空调系统及散热设备的运行能耗，契合绿色建筑与节能运营理念。
（六）其他新兴领域：绿色转型的重要支撑
随着产业升级，螺旋板式换热器的应用已拓展至新能源等新兴领域。在新能源行业，适配光伏产业硅料提纯过程中的精准换热；在冶金、轧钢行业，可用于轧钢废水冷却、余热回收，助力产业绿色转型。
四、总结：结构决定优势，应用贴合需求
螺旋板式换热器的独特优势，根源在于其螺旋流道、定距柱、中心隔板等核心结构的精准设计——逆流换热提升效率，紧凑结构节省空间，抗堵塞特性适配复杂介质，使其在多行业中脱颖而出。尽管存在检修难度大、承压有限等局限性，但通过定制化设计和合理选型，可有效规避短板，充分发挥其高效、节能的核心价值。
从化工、能源到食品、环保，螺旋板式换热器始终围绕“高效传热、节能降耗”的核心需求，成为工业生产中不可或缺的关键设备。随着制造工艺的不断升级，其承压能力、检修便利性将进一步提升，未来有望在更多新兴领域实现广泛应用，为各行业的绿色、高效发展提供有力支撑。
-
