螺旋板换热器选型计算需要哪些关键工艺参数？

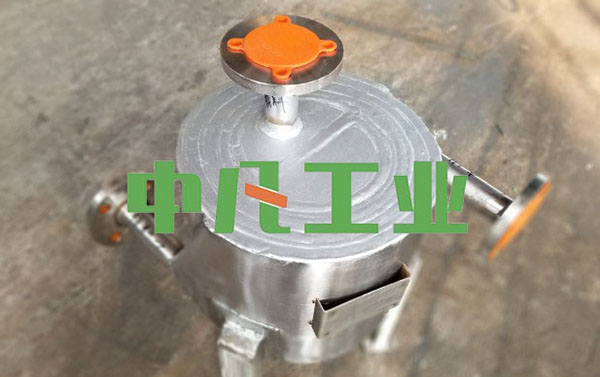

螺旋板换热器因结构紧凑、传热效率高、抗垢性强等优势，广泛应用于化工、石油、能源、食品等行业的液 - 液、气 - 液换热及冷凝、蒸发工况。其选型计算是设备适配工艺、稳定高效运行的核心环节，而精准获取关键工艺参数，是避免换热不足、阻力超标、设备腐蚀或堵塞等问题的前提。本文系统梳理螺旋板换热器选型计算的核心工艺参数，明确各参数的作用、取值要点及工程意义，为选型设计提供参考。

一、介质基础特性参数（选型前提，决定材质与流道）

1. 介质类型与相态

1. 类型：分为洁净介质、含颗粒 / 纤维介质、腐蚀性介质、粘稠介质四大类。洁净水、稀溶液等可选标准流道（8-12mm）；含颗粒介质需选宽通道（≥15mm） 并取消定距柱，防止堵塞；高粘度介质（如重油、糖浆）需放大流道间距，降低流速以控制阻力。

2. 相态：液 - 液换热为***常见工况；气 - 液换热需配置导流叶片，控制压力损失＜15kPa；冷凝 / 蒸发相变工况需专用流道设计，强化相变传热。

2. 介质物理性质（传热与阻力计算核心）

1. 密度（ρ，kg/m³）：用于流量 - 流速换算、压力降计算，影响流道阻力与设备承重设计。

2. 比热容（Cp，kJ/(kg・℃)）：计算热负荷的核心参数，决定介质吸热 / 放热能力，公式为 Q=m・Cp・ΔT（m 为质量流量，ΔT 为进出口温差）。

3. 导热系数（λ，W/(m・K)）：影响对流传热系数，导热系数越高，传热效率越好（如水的导热系数远高于油类）。

4. 动力粘度（μ，Pa・s）：决定流体流态（层流 / 湍流），粘度越高，流速越低、阻力越大，需放大流道并降低设计流速。

3. 介质腐蚀性与杂质含量

1. 腐蚀性：氯离子含量＞50ppm 时，需选用双相不锈钢 2205；pH＜2 的强酸性介质，推荐衬 PTFE 结构（耐温≤150℃），避免材质腐蚀泄漏。

2. 杂质：含纤维、泥沙等杂质时，需配套过滤器，同时选择宽通道、大间距结构，减少污垢沉积，延长清洗周期。

二、热力工艺参数（核心计算依据，决定换热面积）

1. 冷热介质进出口温度（℃）

1. 热介质：进口温度 T1、出口温度 T2；冷介质：进口温度 t1、出口温度 t2。

2. 作用：计算对数平均温差（LMTD） ，判断温度交叉风险（末端温差≥3℃），温差过大需校核材质耐温性，温度交叉工况需采用双螺旋结构。

3. 示例：水 - 水换热，热介质 80℃→40℃，冷介质 20℃→50℃，可计算 LMTD 并校核温差合理性。

2. 介质流量（体积流量 qv，m³/h；质量流量 m，kg/h）

1. 作用：计算热负荷与流道流速，流量过大需放大流道或增加设备台数，流量过小易导致层流、传热效率下降。

2. 取值要点：需明确***大流量、额定流量、***小流量，按***大流量设计，兼顾低负荷工况稳定性。

3. 热负荷（Q，W/kW）

1. 定义：单位时间内冷热介质交换的热量，是换热面积计算的基础，由工艺能量衡算确定。

2. 公式：Q=m_h・Cp_h・(T1-T2)=m_c・Cp_c・(t2-t1)（下标 h 为热介质，c 为冷介质）。

3. 工程取值：需预留10%-20% 安全余量，应对污垢沉积、流量波动等工况。

4. 对数平均温差（LMTD，℃）

1. 定义：逆流换热的平均温差，反映传热驱动力，是换热面积计算的关键参数。

2. 公式：Δtm=[(T1-t2)-(T2-t1)]/ln [(T1-t2)/(T2-t1)]；当冷热介质温差相等时，可用算术平均温差简化计算。

3. 修正：顺流或折流工况需引入温差修正系数 F（理想逆流 F=1），F＜0.8 时需调整流道结构。

5. 总传热系数（K，W/(m²・K)）

1. 定义：综合反映介质对流、管壁导热、污垢热阻的传热能力，与介质性质、流速、污垢、材质相关。

2. 典型取值：水 - 水 3000-4500、水 - 蒸汽 1500-2000、油 - 水 300-600、粘稠流体 800-1200（需增加 20% 安全余量）。

3. 污垢热阻（Rf）：洁净介质取 0.0001-0.0003 m²・℃/W，含垢介质取 0.0005-0.001，直接影响 K 值与换热面积。

三、水力工艺参数（阻力控制关键，决定流道尺寸）

1. 允许压力降（ΔP，kPa/MPa）

1. 定义：介质流经换热器的***大允许阻力损失，由工艺系统（泵扬程、管道阻力）决定。

2. 取值要点：液 - 液换热允许压降 50-200kPa，气 - 液换热＜15kPa；压降过大需放大流道间距、缩短板长，或降低流速。

2. 流道流速（v，m/s）

1. 定义：介质在螺旋流道内的流动速度，影响传热效率与阻力，湍流（Re＞10000）时传热效率显著提升。

2. 推荐取值：液体 0.5-2.0m/s，气体 5-15m/s，粘稠介质 0.2-0.8m/s；流速过低易结垢，过高阻力超标。

3. 公式：v=qv/(3600・A)，A 为流道流通面积（m²）。

3. 雷诺数（Re）与普朗特数（Pr）

1. 雷诺数（Re）：判断流态，Re＜2300 为层流，2300＜Re＜10000 为过渡流，Re＞10000 为湍流；选型需确保主流区为湍流，强化传热。

2. 普朗特数（Pr）：反映动量扩散与热量扩散的比值，用于对流传热系数计算，与介质物性相关。

四、设备设计与工况参数（结构适配，保障长期运行）

1. 设计压力与设计温度

1. 设计压力：≥系统***大工作压力，常用等级 1.0MPa、1.6MPa、2.5MPa，决定板片厚度、焊接工艺及密封形式。

2. 设计温度：≥介质***高工作温度，≤材质耐温极限（碳钢≤200℃，不锈钢≤450℃，衬 PTFE≤150℃）。

2. 结构形式需求

1. 可拆式 / 不可拆式：含垢、需频繁清洗介质选可拆式，洁净介质选不可拆式（密封性更好）。

2. 螺旋直径与板宽：根据换热面积与安装空间确定，板宽常用 500-1500mm，螺旋外径≤2000mm（便于运输安装）。

3. 运行工况特殊性

1. 间歇 / 连续运行：间歇运行需考虑启停时温度骤变，选用耐温冲击材质；连续运行需重点校核污垢与长期阻力稳定性。

2. 振动与冲击：振动环境需加固支座，优化流道设计避免共振；压力冲击工况需提高设计压力等级。

五、选型计算流程与参数协同要点

1. 选型计算核心流程

1. 明确介质特性（类型、物性、腐蚀性）→确定材质与流道类型；

2. 确定冷热介质进出口温度、流量→计算热负荷与 LMTD；

3. 选取总传热系数（含污垢热阻）→计算所需换热面积；

4. 校核流道流速、压力降→调整流道间距、板长；

5. 匹配设计压力、温度与结构形式→确定***终设备型号。

2. 参数协同关键要点

1. 传热与阻力平衡：提高流速可提升 K 值、减小换热面积，但会增加压力降与泵能耗，需在允许压降内优化流速。

2. 安全余量合理：热负荷、换热面积、K 值均需预留 10%-20% 余量，应对工况波动与污垢沉积，避免后期换热不足。

3. 材质与工况匹配：腐蚀性、高温、高压工况需优先保障材质适配，避免因材质腐蚀导致设备失效。
